Коннекторы в электрике: полный гид по выбору и применению

Коннекторы, заменившие традиционную скрутку, стали неотъемлемой частью профессионального электромонтажа. Эти компактные устройства обеспечивают стабильный контакт, предотвращают нагрев и искрение, а также существенно ускоряют процесс монтажа. В строительстве, промышленности и быту правильный выбор соединительных элементов влияет на долговечность и безопасность всей электросистемы.

Основные виды электрических коннекторов

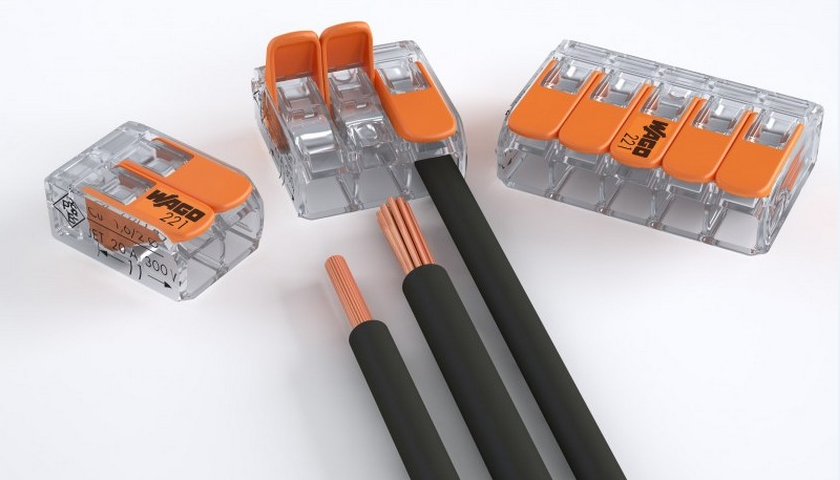

Современный рынок предлагает десятки типов соединителей, каждый из которых предназначен для конкретных задач. Винтовые клеммы, знакомые многим по старым электроприборам, постепенно уступают место более современным решениям. Пружинные клеммники, такие как популярные изделия Wago, позволяют создавать соединения за секунды без инструментов. Их внутренний механизм автоматически подстраивается под толщину провода, обеспечивая постоянное давление на контакт.

Для капитального монтажа чаще используют обжимные гильзы – медные или алюминиевые трубки, которые деформируются специальным инструментом. В распределительных коробках удобны скруточные колпачки СИЗ с конической пружиной внутри. Особую категорию составляют прокалывающие зажимы для самонесущих изолированных проводов (СИП), которые прорезают изоляцию при затягивании винта.

Технические нюансы выбора

Подбирая коннектор, следует учитывать три ключевых параметра: номинальный ток, сечение провода и условия эксплуатации. Для бытовой сети с током до 16А подойдут компактные клеммники на 20-25А, а в мастерской с мощным оборудованием потребуются изделия на 63-100А. Уличные модели должны иметь степень защиты IP65 и выше, особенно при установке в земляных траншеях или на фасадах зданий.

Материал коннектора должен соответствовать материалу провода. Медные наконечники нельзя использовать с алюминиевыми жилами без специальной пасты – это вызовет электрохимическую коррозию. Температурный диапазон особенно важен для производственных цехов, где некоторые пластиковые клеммники могут деформироваться от жары.

Популярные решения для разных задач

В квартирной электропроводке лидером остаются самозажимные клеммы. Например, серия 222 от Wago позволяет соединять от 2 до 8 проводов сечением до 4 мм². Для люстр и светильников удобны клеммные колодки с изолирующим корпусом – они компактны и безопасны.

Промышленные объекты требуют более прочных решений. Гильзы ГМЛ с двойными стенками выдерживают вибрацию и перепады температур, а кабельные наконечники НШВИ обеспечивают идеальный контакт в силовых щитах. При монтаже уличного освещения незаменимы герметичные зажимы с силиконовой заливкой.

Особенности монтажа и частые ошибки

Качественное соединение начинается с правильной подготовки. Провод нужно зачистить ровно на длину контактной площадки – слишком длинный оголенный участок опасен, а короткий не обеспечит надежного контакта. Многожильные провода перед вставкой в винтовой зажим следует опрессовать или облудить.

Распространенная ошибка – перетягивание винтовых клемм. Это приводит к повреждению жилы и со временем ухудшает контакт. В пружинных клеммниках опасно использовать провода меньшего сечения, чем рекомендовано – пружина не сможет их надежно зафиксировать.

Современные тенденции и рекомендации

Производители постоянно совершенствуют соединительные технологии. Появились гибридные клеммы для алюминиево-медных соединений с антикоррозионной пастой внутри. Разрабатываются "умные" коннекторы с датчиками температуры, которые сигнализируют о перегреве.

Для домашнего мастера оптимальны универсальные клеммники Wago 2273 или аналоги – они подходят для большинства задач. Профессионалам стоит иметь набор разных решений: от изолированных колпачков до мощных гильз. Помните: экономия на коннекторах может привести к пожару – всегда выбирайте изделия известных брендов с маркировкой и сертификатами.

Заключение

Грамотный выбор и правильный монтаж коннекторов – залог долговечной и безопасной электросети. Современные решения упрощают монтаж и делают соединения более надежными, чем традиционная скрутка. При сложных задачах лучше проконсультироваться со специалистами – они помогут подобрать оптимальный тип соединителей для вашего проекта.
