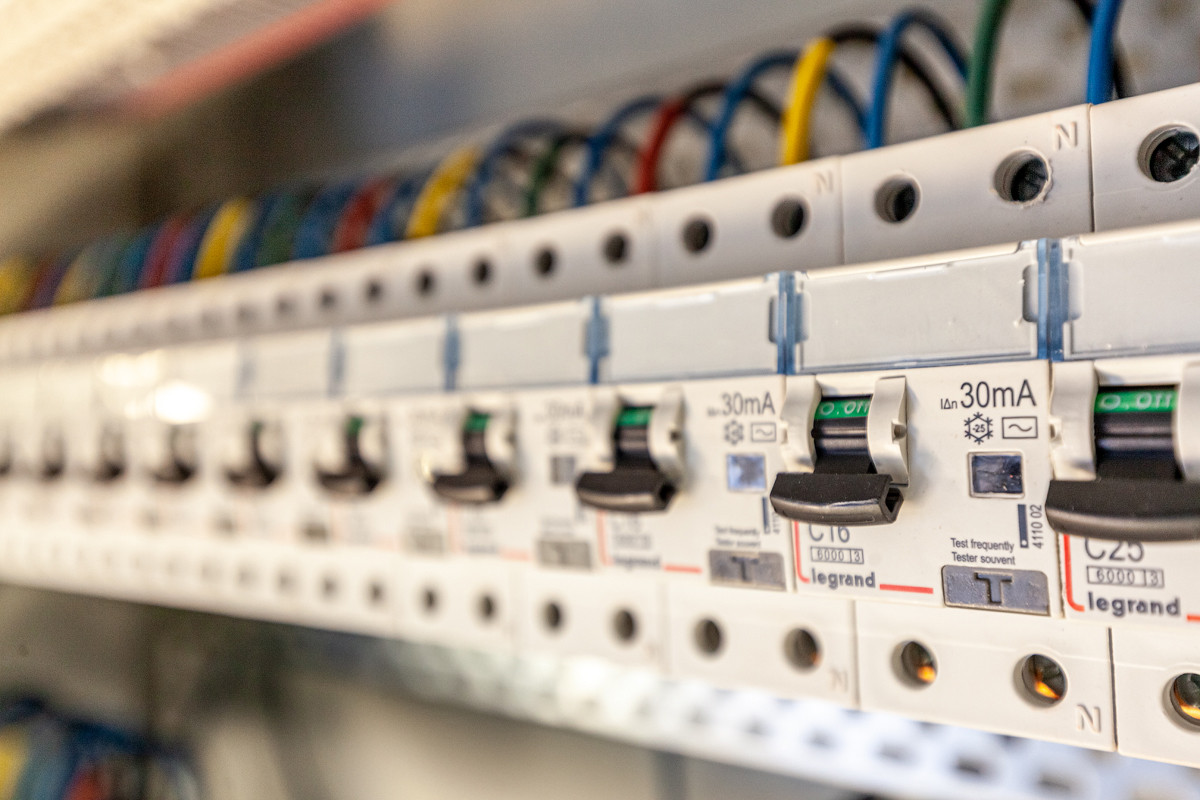

Каждая единица техники, работающая от электричества, потребляет определенную мощность. Поэтому важно, чтобы мощность на входе в квартиру или дом могла полностью покрывать общую потребность.

Но если все приборы заработают одновременно, то возникнет перегрузка сети, а это первый «звоночек», который ведет к перегреву кабелей, проводов, старению их изоляции и вследствие возникновения пожара.

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

Правильно собранный и подключенный электрический щит – гарантия безопасности пользователей, поэтому проведение электроэнергии в дом или квартиру должно начинаться с проектирования. О внутреннем наполнении и размере электрощита стоит разговаривать уже после того, как будут собраны данные о вводной группе (выделенная мощность, питающей сети), количестве бытовой техники, которые одновременно будут включены в сеть, количество розеток и ламп.

Эти данные необходимы для сборки качественного и надежного щита, так как разные нагрузки должны быть защищены разными устройствами. Даже разные помещения в одной квартире будут обладать разными характеристиками, например, по влажности и потребуется установить разные защитные аппараты.

Только так можно собрать качественный и надежный щит, который прослужит долго и позволит в дальнейшем изменять комбинации защитных устройств при изменении характеристик текущих нагрузок или появлении дополнительных.

Самостоятельно собирать распределительный электрический щит без надлежащих знаний не рекомендуется, так как любое изделие требует знаний и опыта по сборке, а в случае аварийных проверок потребуются сертификаты, паспорта и инструкции.

В интернете много статей и видео на тему как собрать электрощит самостоятельно, но в России ежедневно происходит не мало пожаров, вызванных именно не качественной сборкой щитов.

Поэтому лучше прибегнуть к помощи специалистов, которые по проектной схеме соберут электрощит конкретно для вашей квартиры, дачи, коттеджа.

Виды щитов в многоквартирных домах.

Электроэнергия в квартиру или частный дом поставляет сбытовая компания. Для того чтобы мы пользовались электроэнергией, выстраиваться целая сеть различных щитов, отвечающих за распределение электроэнергии от подстанции до розетки.

Главный распределительный щит (или ГРЩ) – основной щит, обеспечивающий распределение электроэнергии на большом гражданском (промышленном) объекте или его участках. Устанавливается после трансформатора 10(6)/0,4 кВ. ГРЩ оснащается автоматами или предохранителями, позволяющими защитить линии от перегрузок и токов короткого замыкания. В нем установлены различные приборы для: учета электроэнергии (коммерческие и технические), контроля качества электроэнергии, устанавливаться различные системы защит (утечек на землю, отключение нагрузок при пожаре и т.д.).

После ГРЩ устанавливается ВРУ (вводно-распределительное устройство) для распределения питания конкретным потребителям (например, на каждый подъезд). Оно снабжается приборами общедомового учета (счетчиками), предохранителями, рубильниками, автоматическими выключателями и проч.

От ВРУ на каждый этаж многоквартирного дома питание поставляется в этажный щит (ЩЭ). Его видел каждый. Он распределяет электроэнергию по квартирам и снабжен индивидуальными квартирными приборами учета, слаботочными камерами для подключения интернета. В старых домах все автоматы устанавливаются в ЩЭ, но старая проводка зачастую не выдерживает большое количество бытовых приборов, поэтому некоторые жильцы предпочитают при ремонте переделывать проводку и заводить группы автоматов прямо в квартиру. Щиты этажные необходимы для специалистов обслуживающих данный дом. Например, при замене счетчика, электрик не будет заходить в квартиру, ему достаточно провести работы в ЩЭ.

Квартирные щиты (ЩК) не заменяют этажные щиты. Они позволяют сделать удобным и безопасным работы по проведению электропроводки в квартире, так как в Этажном щите не предусмотрены дополнительные места для всех электроприборов. Ещё одна особенность – при выходе из строя розетки или линии освещения не нужно идти к ЩЭ, чтобы отключать подачу электричества. Кроме того, подключение квартирной электрической сети к ЩЭ без ЩК не безопасно, так как пока вы занимаетесь ремонтом электрики в своей квартире соседи могут по ошибке включить подачу электричества и в этот момент можно получить серьёзные травмы.

Щиты квартирные не содержат счетчика (хотя раньше приборы учета заводились в квартиру). ЩК может быть уже изначально заложен в проекте строительной компании, и в квартире, купленной в новостройке, он уже будет.

Электрощит в квартире.

С увеличением количества бытовых приборов повысились и нагрузки на щитовое оборудование. Поэтому многие заводят щитки с автоматами в квартиру, чтобы разделить энергопотребление на группы. В подъезде остается только учетно-групповой щит.

По видам квартирные электрощиты (ЩК) можно разделить на встраиваемые и навесные. Исполнение у них может быть пластиковое или металлическое. Встроенные электрощиты и боксы монтируются непосредственно в стеновую нишу, корпус в этом случае идет в уровень со стеной. Такой вариант выглядит эстетично – не выпирает, не мешает, не «съедает» пространство. Но если нет возможности «спрятать» щит, то используют навесные модели.

В продажу не поставляются щиты в сборе. Они могут быть как пустые, так и с монтажной панелью. Но стоит кратко рассказать по какому принципу собираются щиты.

Как распределяется электричество по группам в квартире.

Для чего это нужно? В первую очередь, если нужно починить какой-либо электроприбор, достаточно отключить нужную группу автоматов.

Во-вторых, мощные приборы могут вызвать перенапряжение сети, а соответственно отключить все электричество. В-третьих, это позволяет быстро понять, какое из устройств вышло из строя. Итак, основные правила по распределению групп при монтаже электрощита перечислены ниже.

1. Технику с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. На сверхмощные приборы (от 4-5 к Вт) обязательно необходимо выделять отдельную линию. К ним относят, например, проточные водные нагреватели, кондиционеры, варочные поверхности, инфракрасные обогреватели, стиральные и посудомоечные машины и проч. Данные электроприборы требуют обязательного отдельного заземления.
2. Розетки объединяют в группы по комнатам. Провода с сечением 2,5 мм² от розеток подводятся к автоматам на 16А.
3. Освещение тоже распределяется по комнатам. Сечение провода для линий освещения меньше – 1,5 мм², а номинал автоматов – 10А.

После подведения всех проводов к автоматам необходимо провести маркировку электрощита, чтобы в случае отключения автоматов было понятно, какая группа устройств нуждается в проверке.

Электрощит для частного дома.

Согласно нормативам, щиток со счетчиком электроэнергии должен быть вынесен на улицу для доступного обслуживания, поэтому его устанавливают на наружной стене дома или на столбе. Чтобы обезопасить его от атмосферных осадков, корпус должен иметь высокую степень защиты от пыли и влаги (IP54). Вандализм тоже явление нередкое, поэтому следует покупать металлические щитки на замке с окошком для счетчика. Подобрать себе электрический навесной щит, соответствующий требованиям можно в интернете, не выходя из дома.

Если мы говорим о коттеджах, то в них очень много бытовых приборов – насосов, бойлеров, бытовой техники, освещения на несколько этажей. Поэтому групповые щиты обычно содержат большое количество автоматов и находятся в доме, а установку электрощита со счетчиком как правило осуществляют на улице.

Если вы задались вопросом как собрать электрощит, то самостоятельно лучше этого не делать, если у вас нет специального образования. Такие щиты должны собираться специалистами. Искать электромонтажников лучше через специализированные и надежные компании.

Общие требования к собранным электрощитам.

Электрооборудование всегда должно соответствовать нормативам, так как от этого зависит безопасность эксплуатации приборов и безопасность здоровья и жизни жильцов. Вот общие требования:

• щиток должен быть изготовлен из негорючего материала, в случае с пластиком – это термопласт, или другой вид модифицированного и стойкого к огню пластика;
• в металлических щитах необходимо заземлять корпус и дверцу. Дверца должна быть с диэлектрическим покрытием;
• наличие документа, технического паспорта, где будут указаны потребители и номинальный ток;
• маркировка провода с обозначением приборов линии;
• перед сборкой электрощитов нужно разработать схему подключения;
• присутствие свободных клемм на шинах заземляющего и нулевого провода;
• все подключаемые устройства и щиток снабжены заземлением.

Обязательно все щиты и боксы должны соответствовать нормативам ГОСТ 51778-2001 и ПУЭ.
